U型螺旋輸送機

U型螺旋輸送機介紹

  U型螺旋輸送機是靠旋轉的螺旋葉片推動物料前移輸送設備，也叫槽式螺旋輸送機，俗稱蛟龍。該設備可多角度（0°—90°）輸送粉狀、顆粒和一定粘性物料的輸送設備，可實現全封閉輸送，具有密封性能好不泄漏距，可達4000N/m。 輸送量大， 輸送距離長， 單機輸送長度可達20-70米。 U型螺旋式輸送機廣泛應用于礦業、農業化工、等行業， 此外，巨鑫機械螺旋輸送機經過多年的革新，現已可實現稱重、雙軸、管式、無軸等特殊需求的型號。

  U型螺旋輸送機從螺旋鉸龍的不同可以分為有軸螺旋輸送機和無軸螺旋輸送機兩種，有軸螺旋輸送機適用于無粘性的干粉物料和小顆粒物料.（例如：水泥、粉煤灰、石灰、糧等）而無軸螺旋輸送機適合輸送有一定粘性的和易纏繞的物料。（例如：污泥、生物質、垃圾等，螺旋輸送機是一種密封性比較強的輸送設備，環保性能好。采用全封閉輸送和易清洗的螺旋表面，可保證環境衛生和所送物料不受污染、不泄漏。

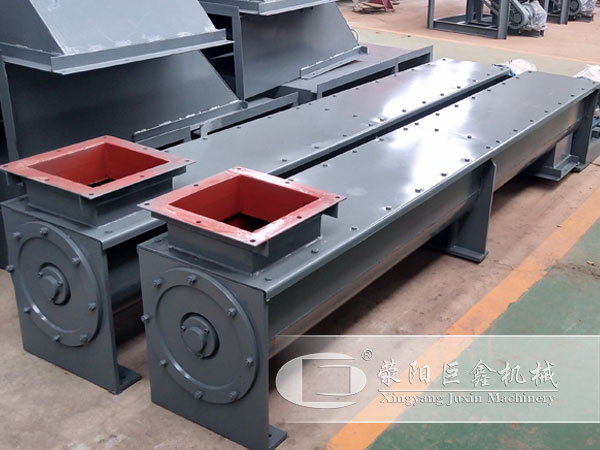

U型螺旋輸送機設備展示

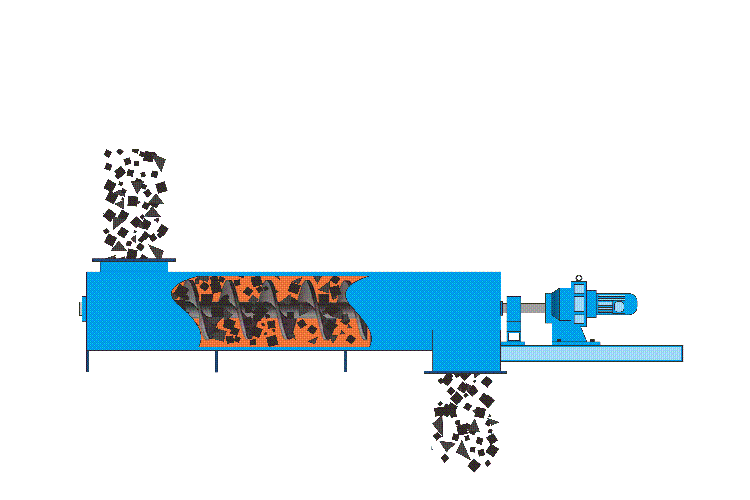

U型螺旋輸送機工作原理

  U型螺旋輸送機是利用旋轉的螺旋葉產生的推力將被輸送的物料而進行輸送工作,通常由螺旋輸送機本體、進出裝置、驅動裝置三大部分組成。物料從螺旋輸送機的進料口進入，在螺旋葉的轉動下向出料口方向平移動，鋼管內分別裝有一根實體螺旋，其中一根是左旋，另一根是右旋。

  工作時兩根螺旋通過在軸伸位置的一對齒輪嚙合轉動，由于螺旋體的轉動，使物料作軸向移動，從而達到輸送目的。

U型螺旋輸送機性能特點

  1、U型螺旋輸送機與其它輸送設備相比，具有整機截面尺寸小、運行非常平穩可靠、中間可設置多點裝料和卸料及操作安定、維修簡便等優點。

  2、輸送能力大 ，可達4000N/m  ，輸送距離長， 單機輸送長度可達20-70米。

  3、節能環保、結構簡單，便于維護 密封性能比較好。

U型螺旋輸送機技術參數

規格		主要技術性能	驅動裝置	驅動裝置			重量
直徑	長度	產量（水泥）t/h	轉速(r/min)	減速機		電動機
				型號	速比	功率
U200	-10	9	60	ZQ250	23.34	1.1	726
U200	-20	9	60	ZQ250	23.34	1.5	1258
U250	-10	15.6	60	ZQ250	23.34	2.2	960
U250	-20	15.6	60	ZQ250	23.34	3	1750
U300	-10	21.2	60	ZQ350	23.34	3	1373
U300	-20	21.2	60	ZQ350	23.34	4	2346
U400	-10	51	60	ZQ400	23.34	5.5	1911
U400	-20	51	60	ZQ500	23.34	11	2049
U500	-10	87.5	60	ZQ400	23.34	7.5	2381
U500	-20	87.5	60	ZQ650	23.34	18.5	5389
U600	-10	134.2	45	ZQ750	23.34	22	3880
U600	-10	134.2	45	ZQ850	23.34	55	7090

規格		主要技術性能	驅動裝置	重量
直徑	長度	產量（水泥）t/h	轉速(r/min)
U200	-10	9	60	726
U200	-20	9	60	1258
U250	-10	15.6	60	960
U250	-20	15.6	60	1750
U300	-10	21.2	60	1373
U300	-20	21.2	60	2346
U400	-10	51	60	1911
U400	-20	51	60	2049
U500	-10	87.5	60	2381
U500	-20	87.5	60	5389
U600	-10	134.2	45	3880
U600	-10	134.2	45	7090
